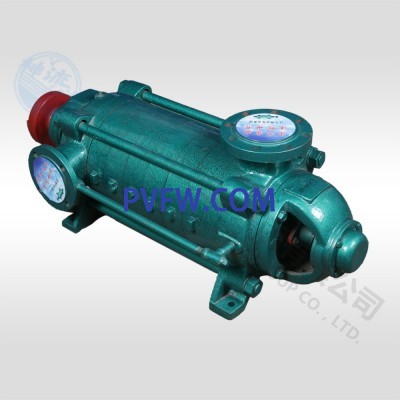

D型多级离心清水泵

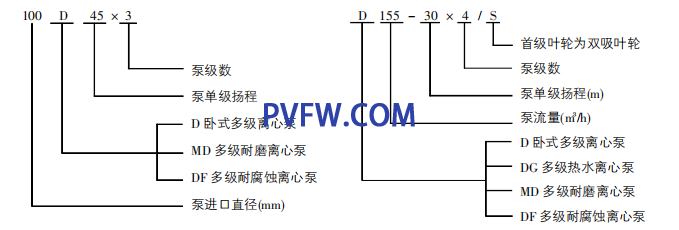

型号意义

性能范围

流量：6.3-1450m3/h

扬程：17-1990m

结构说明

D、DG、MD、DF等系列为卧式安装，吸入口水平(DG垂直向上)，排出口垂直向上。泵的吸入段、中段、吐出段用拉紧螺栓联结成一体。泵由吸入段、中段、吐出段、叶轮、轴、导叶、导叶套和平衡盘等主要零部件组成。转子的轴向力由平衡盘平衡，轴承采用滚动轴承，用润滑脂润滑。轴封采用填料密封或机械密封。在密封腔中通入有一定压力的水起水封作用。从驱动端方向看，泵为顺时针方向旋转。

主要用途

D型泵供输送清水或物理及化学性质类似于清水的其它液体之用。介质温度不大于80℃，它适用于矿山排水和工厂、城市建筑供水，远距离输水等场合。

DG 型泵供输送清水或物理及化学性质类似于清水的其它液体之用。介质温度不大于104℃，适用于小型锅炉给水或输送热水和类似热水的介质。

MD型单吸多级耐磨泵是在D型泵基础上改进设计的一种耐磨多级离心泵。MD型泵环保节能，耐磨性好，寿命长，特别适用于矿山排水，输送固体颗粒含量不大于1.5%(颗粒直径小于0.5mm)的矿井水及其他类似液体，液体温度不高于80℃。

DF型单吸多级耐腐蚀泵供输送温度-20℃-80℃不含固体颗粒，有腐蚀性的液体。主要用于化工、石油、冶金、轻工、印染、制药、环保、海水淡化、海上采油及矿山等工业部门。
